概 述：

　　 U G J 系列三色石英玻璃管界位計是一種同時測量?jì)煞N液體介質的界位和低比重液體介質和氣體介質之間的液位的新型石英玻璃管液位計。它用綠、紅、藍三種顏色顯示液位和界位， 由于液、液、氣相三種介質的顏色顯示反差大， 指示鮮明、清晰、直觀，可遠距離觀測， 可視方向和中心距均可調整。該系列產品廣泛應用于石油、化工、電力、冶金、軍工和食品等工業領域。

結構原理：

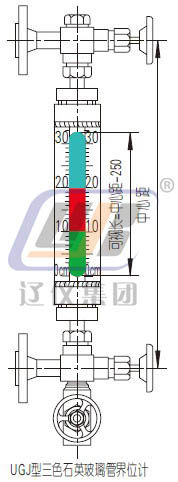

　　 U G J 系列三色石英玻璃管界位計主要由石英玻璃管、濾色紅、綠、藍玻璃片、表體、上、下閥及排污閥組成。上、下閥采用偏心直角針形閥， 便于清洗。液位計法蘭與容器上的法蘭構成連通器， 利用連通器原理和自然光在液體中折、反射的光學原理， 借助于紅、綠、藍玻璃片使小比重液相呈現綠色，大比重液相呈現紅色，氣相呈現藍色， 綠、紅、藍三色顯示清晰， 可在遠距離觀測和夜間巡視。

適用范圍：

◆U G J 型三色石英玻璃管界位計用于測量?jì)煞N無色透明液體或兩種不同顏色液體的界位。
◆U G J J 型夾套式三色石英玻璃管界位計用于測量?jì)煞N無色透明液體或兩種不同顏色液體的界位， 且介質粘稠、易凝結需要保溫的場合。

主要技術參數 ：

◆中心距：普通型≤2 5 0 0 m m（可根據用戶需要特殊制作）超長型≤1 2 0 0 0 m m
　　　　　中心距可調范圍：≤ ± 1 5 m m
◆公稱壓力： ≤P N 6 . 3 M P a
◆工作溫度： ≤4 5 0 ℃
◆可視長度： 普通型= 中心距- 2 5 0 m m（ 可根據 用戶需要特殊制作）
　　　　　  　無盲區型= 中心距
◆自動封閉壓力： ≥0 . 3 M P a
◆沖洗、排污接口： N P T 1 / 2 ″ 內螺紋（ 可根據用戶需要特殊制作）
◆電光源電壓：A C 3 6 V 或A C 2 2 0 V
◆電伴熱電壓：A C 2 2 0 V
◆伴熱蒸汽壓力： ≤ 1 . 0 M P a
◆伴熱夾套接頭： G 1 / 2 ″外螺紋（ 也可根據用戶要求制作）
◆接液材質： 碳鋼、不銹鋼（ 可根據用戶需要特殊制作）
◆過程連接： 法蘭連接： H G / T 2 0 5 9 2 - 2 0 0 9 D N 2 0 （可根據用戶需要特殊制作）
　　　　　　 螺紋連接： G 3 / 4 ″ 外螺紋（ 可根據用戶需要特殊制作）
