UDK系列電接觸液位控制器

UDK-G3R系列電接觸液位控制器

發布時間：2019-11-05 09:09 瀏覽次數：9733

  概 述：

　　UDK-G3R系列電接觸液位控制器廣泛適用化工、輕工、食品等工業各種導電液體液位自動化控制。對高層樓房上水及鍋爐水位控制尤為適應。

  工作原理：

　　UDK-G3RA電接觸液位控制器：儀表通過電極接觸導電液體、電極間從斷開狀態變?yōu)榇右后w電阻、 形成通路從而產生電信號、經電氣控制線路使儀表內繼電器工作、 最后輸出開關信號、 使液位得到控制。
　　UDK-G3R-A1電接觸液位控制器：儀表通過電極接觸導電液體、 電極間從斷開狀態變?yōu)榇右后w電阻、 形成通路從而產生電信號、 經電氣控制線路使儀表內繼電器工作、最后輸出開關信號、 使液位得到控制。液位控制過程分為給水、 排水控制。

  主要技術參數 ：



UDK-G3RA

項    目

UDK-G3RA

備          注

內電極電壓

24V.AC



額定電壓

220V.AC50Hz



液體電阻率

0～80KΩ.Cm（正常）

～300KΩ.Cm（電位器調整）

偏     差

≤±3mm



重復性誤差

≤±1.5mm



切 換 差

5mm



環境溫度

-10～+55℃



環境濕度

45～85％



消耗功率

≤5W



控制輸出

220V.AC5A



報警輸出

220V.AC5A



觸電壽命

5×105 次



介質溫度

0～ 150℃

PS≤70℃.BF≤150℃.BS≤250℃

電纜線長度

≤800 m

0.75mm2芯電纜線



  主要技術參數 ：



UDK-G3R-A1

檢測部分



 控制部分



液體電阻率

1～80KΩ.Cm

 工作電壓

220V.AC50Hz

壓力范圍

0～2.5MPa

 內電極電壓

20V

檢測范圍

0～25m

消耗功率

 5W

電纜線長度

≤1Km

 控制負載

接觸器、水泵、電磁閥

環境溫度

-10～+55℃

控制負荷

220V.AC/3A

介質溫度

0～248℃

 開關信號

上限常開、下限常閉

偏差

≤±2.5mm

 開泵、停泵

常開常閉

重復性誤差

≤1.5mm

使用壽命

5×105 次



  用 途：

　　UDK-G3RA型主要用于給水、 排水自動控制；給水、 排水指示；高低水位報警輸出；高低水位報警指示

　　UDK-G3R-A1型水位控制器主要應用于工業蒸汽鍋爐、熱水鍋爐、污水處理、浴池及樓房給排水等。具有應用范圍廣、自控靈敏、抗干擾性強、體積小、價格低廉等特點。該控制器由水位檢測部分（電極、極筒）和水位控制部分組成，水位控制器是將導電介質的液位信號轉換為四組開關信號，上下限報警，LED顯示及開關輸出。

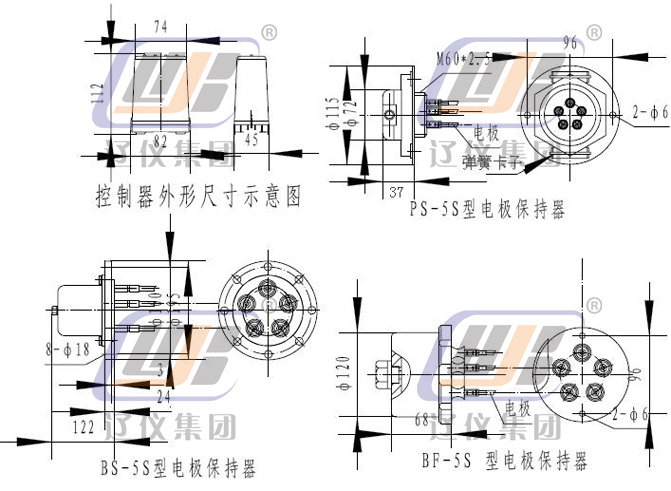

  外形尺寸圖：

UDK-G3RA


液位控制過程分為給水、排水控制。

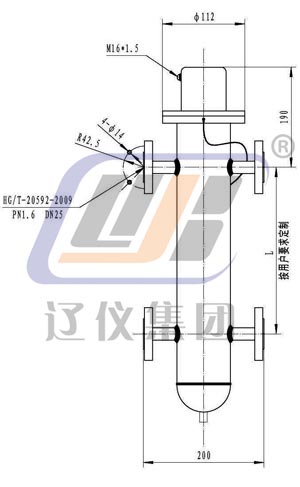

  外形尺寸圖：

UDK-G3R-A1

　　　


1 2 3 4
